產品簡介

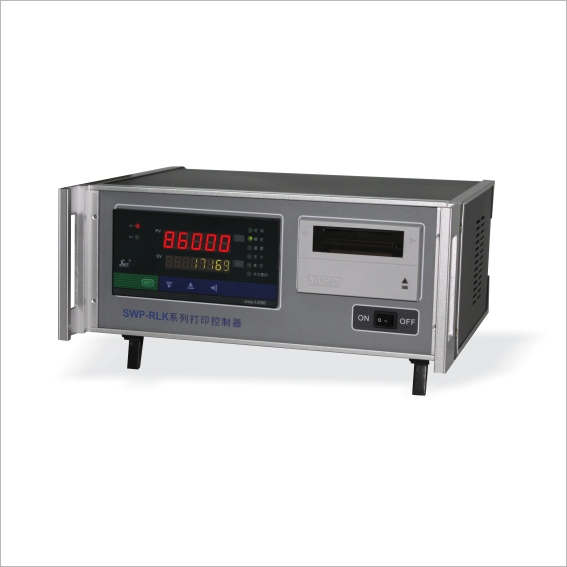

SWP-RLK帶打印流量積算控制儀集打印控制及測量顯示于一體?？勺詣?dòng)定時、手動即時打印各通道當前測量值及累積流量值。
技術參數
規 格 | 說 明 | |
使用 環境 | 環境溫度 | 0~50℃ |
相對濕度 | ≤85RH 避免強腐蝕氣體 | |
供電電壓 | 常規型 AC220V+10-15%（50Hz±2Hz） 特殊型 AC85~260V——開關電源 DC24V ±2V——開關電源 | |
功耗 | ≤6W | |
輸入 信號 | 模擬量 | 熱電偶：標準熱電偶——B、S、K、E、J、T、WRe3-25等 |
電阻：標準熱電阻——Pt10、Pt100.1、Cu50、Cu100 等遠傳壓力電阻等 | ||
電流：0~10mA、4~20mA、0~20mA等——輸入阻抗≤250Ω | ||
電壓：0~5V、1~5V、mV等——輸入阻抗≥250KΩ | ||
開關量 | 脈沖信號：波形——矩形、正弦或三角波 輻度——大于4V（或根據用戶要求任定） 范圍——0~10KHz（或根據用戶要求任定） | |
接點信號：電接點輸入信號 | ||
輸出 信號 | 模擬量輸出 | DC 0~10mA（負載電阻≤750Ω） DC 4~20mA（負載電阻≤500Ω） DC 0~5V（負載電阻≥250KΩ） DC 1~5V（負載電阻≥250KΩ） |
開關量輸出 | 繼電器控制輸出-繼電器ON/OFF帶回差。AC 220V/3A DC 24V/5A（阻性負載） 可控硅控制輸出-SCR（可控硅過零觸發脈沖）輸出，0.5A/400V 固態繼電器輸出-SSR（固態繼電器控制信號）輸出，6~24V/30mA（電壓不可調） 雙向可控硅輸出-SOT可控硅輸出，5A/400V | |
通訊輸出 | 接口方式——標準串行雙向通訊接口 RS-485、 RS-232 C、RS-422等 波特率——300~9600bps 儀表內部自由設定 | |
饋電輸出 | DC 24V 負載≤30mA | |
測量精度 | ±0.2%FS±1字或±0.5%FS±1字 | |
分辨率 | ±1字 | |
測量范圍 | -1999~9999字 | |
顯示方式 | -1999~9999字測量值顯示 -1999~9999字設定值顯示 發光二級管工作狀態顯示 | |
方式 | 控制/報警方式為帶回差上限或下限報警(用戶可自由設定) | |
控制精度 | ±1字 | |
溫度補償 | 0~50℃數字式溫度自動補償 | |
打印控制 | 可選擇直接配接各型串打印機(如LQ-300K,TPuP系列微打等)，打印接口為RS-232C | |
打印精度 | 同儀表精度 | |
參數設定 | 面板輕觸式按鍵設定 、參數設定值斷電后長久保存、參數設定值密碼鎖定 | |
保護方式 | 輸入回路斷線報警(熱電偶或電阻輸入時)、斷電器輸出狀態LED指示、輸入超/欠量程報警、 電源欠壓自動復位、工作異常自動復位（Watch Dog） | |
選型表
型 號 | 代 碼 | 說 明 | ||||||||||
SWP-RLK | □ | □□ | -□ | □ | -□ | □ | □ | -□ | □ | -□ | -□ | 帶打印5位+8位流量積算控制儀 |
外形尺寸 | 8 | 160×80mm（橫式） | ||||||||||
控制作用 | 01 02 03 04 05 | 無補嘗輸入 帶補嘗輸入 過熱蒸汽帶溫度壓力補嘗-查表法 飽和蒸汽帶溫、壓補償-查表法 用戶特定曲線補償輸入-查表法 | ||||||||||
通訊方式 | □ | 參見 “通訊方式” | ||||||||||
輸出方式 | □ | 參見 “輸出方式” | ||||||||||
流量信號類型 | □ | 參見 “輸入類型” | ||||||||||
壓力補償類型 | □ | 參見 “輸入類型” | ||||||||||
溫度補嘗類型 | □ | 參見 “輸入類型” | ||||||||||
第一報警方式 | N H L B C D | 無控制（或報警，可省略） 上限控制（或報警） 下限控制（或報警） 流量定量到控制-自動啟動 流量定量過程控制-自動啟動 流量定量到控制-自動清零 | ||||||||||
第二報警方式 | N H L B C | 無控制（或報警，可省略） 上限控制（或報警） 下限控制（或報警） 流量定量到控制-自動啟動 流量定量過程控制-自動啟動 | ||||||||||
饋電輸出 | N P 2P | 無饋電（可省略） 單路DC24V饋電輸出 雙路DC24V饋電輸出 | ||||||||||
供電方式 | T | AC85-260V供電（開關電源） AC220V供電(線性電源, 可省略) | ||||||||||
★通訊方式：
代 碼 | 0 | 2 | 3 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | 打印口 | RS-422 | RS-485 | 特殊規格 |
★通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請在訂貨時注明。
選用打印口的儀表，有部分儀表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的儀表代替。
★變送輸出方式：
選型代碼 | 0 | 2 | 3 | 4 | 5 | 8 |
輸出方式 | 無輸出 | 4~20mA | 0~10mA | 1~5V | 0~5V | 特殊規格 |
★ 輸入類型：
代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 說 明 |
A | 4~20mA | -1999~9999 d | G | Pt100 | -200~650℃ | 本表所列為***大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍 |
B | 0~10mA | -1999~9999 d | E | 熱電偶E型 | 0~1000℃ | |
C | 1~5V | -1999~9999 d | K | 熱電偶K型 | 0~1300℃ | |
D | 0~5V | -1999~9999 d | R | 用戶特定 | -1999~9999 d | |
M | 0~20mA | -1999~9999 d | N | 無補償輸入 | ||
F | 脈沖 | 0~5KHz |
★注: RLK802、RLK803、RLK804系列可通過設定儀表二級參數互相切換。
★訂貨時，可選用HK系列帶打印流量/容積積算控制儀，接線方式與RLK相同。帶打印的儀表普及功能適用于LED流量計、LED-32段PID、LCD系列。訂貨時，需帶打印機箱在原型號基礎上加R，接線方式參考隨機接線圖。
